Rezultate

1.1.Tabel cu compoziţiile chimice

1.2. Micrografii metalografice turnat

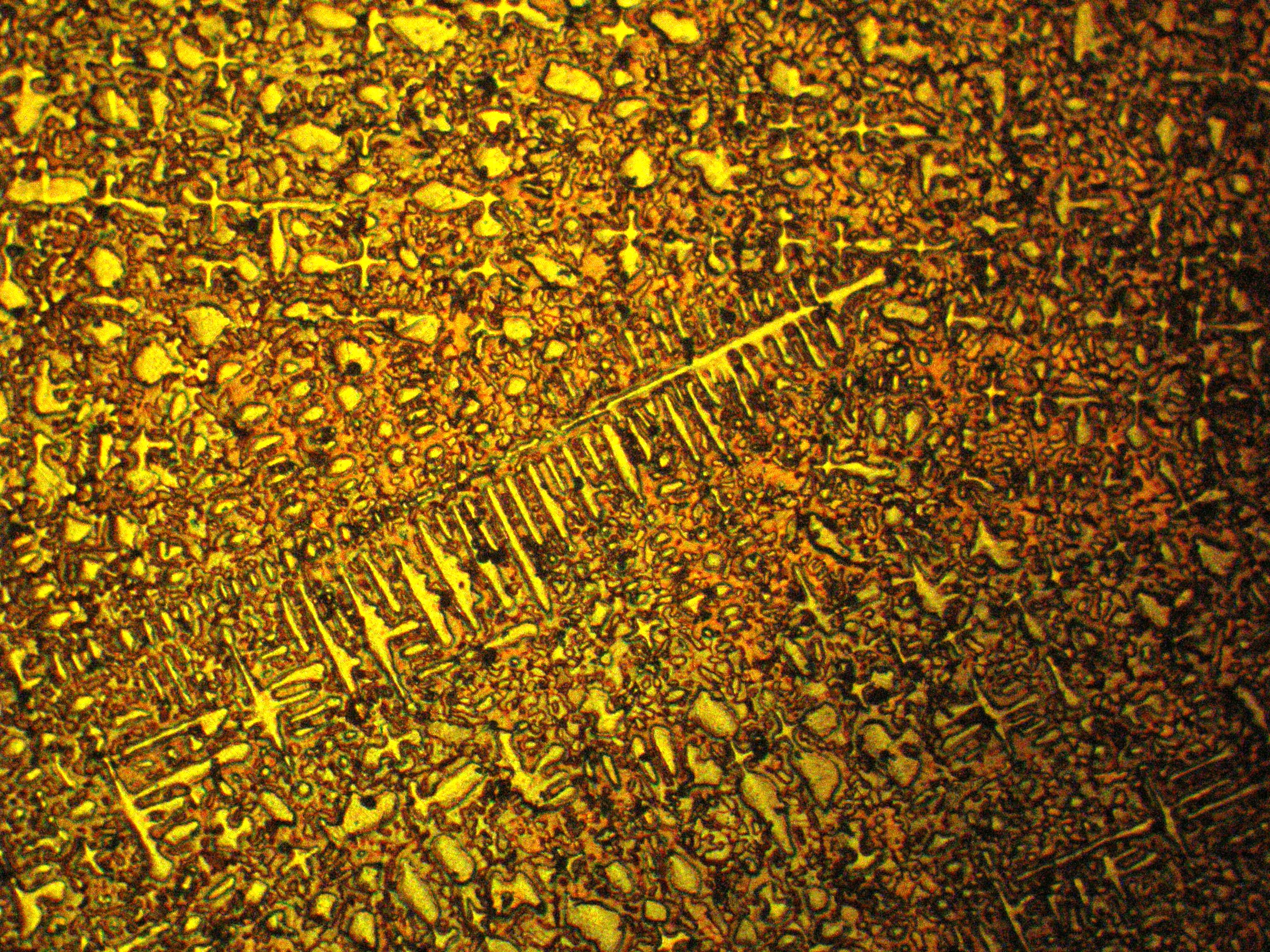

• 1.2.1. MO25turnat

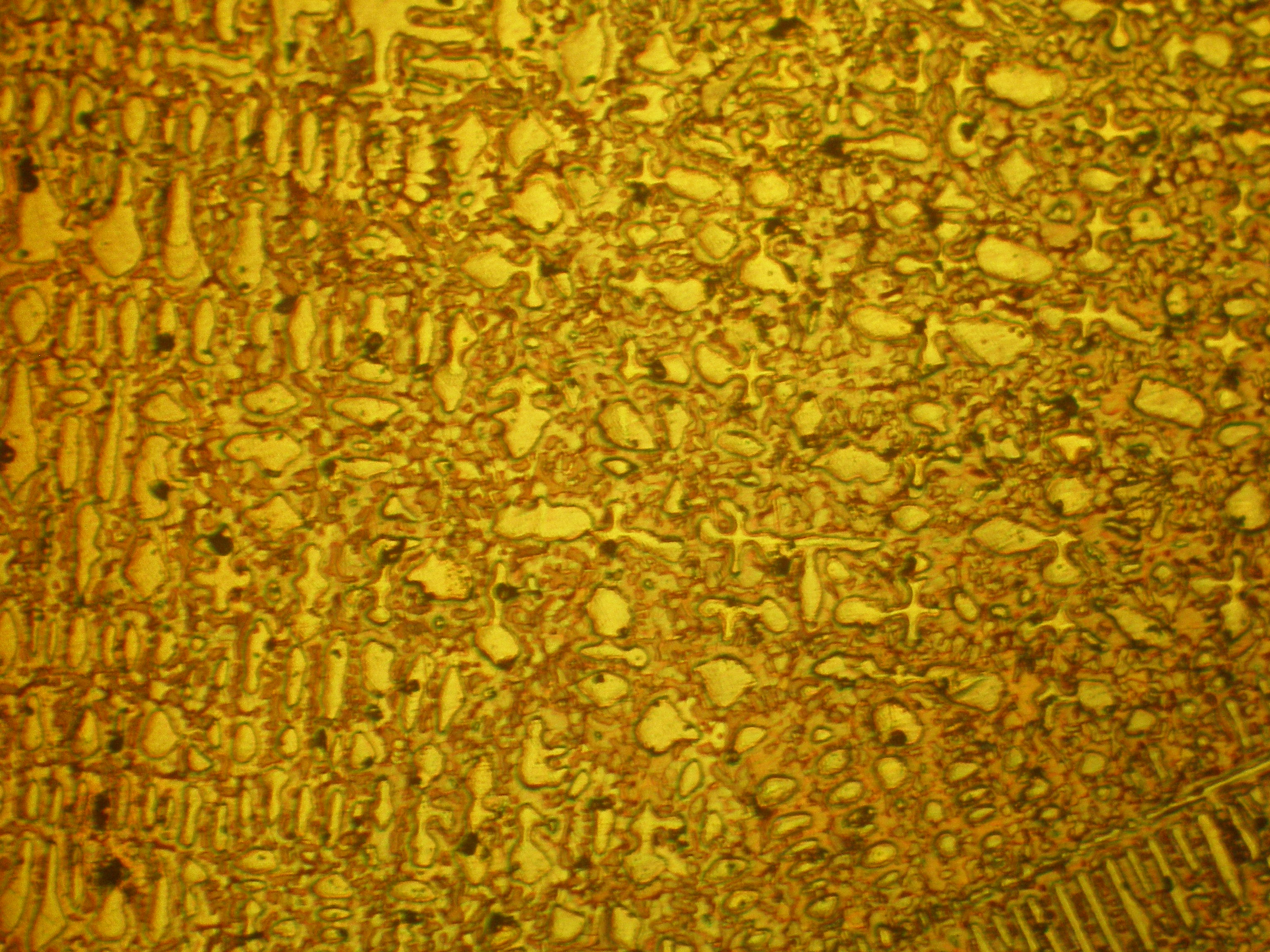

• 1.2.2. MO26turnat

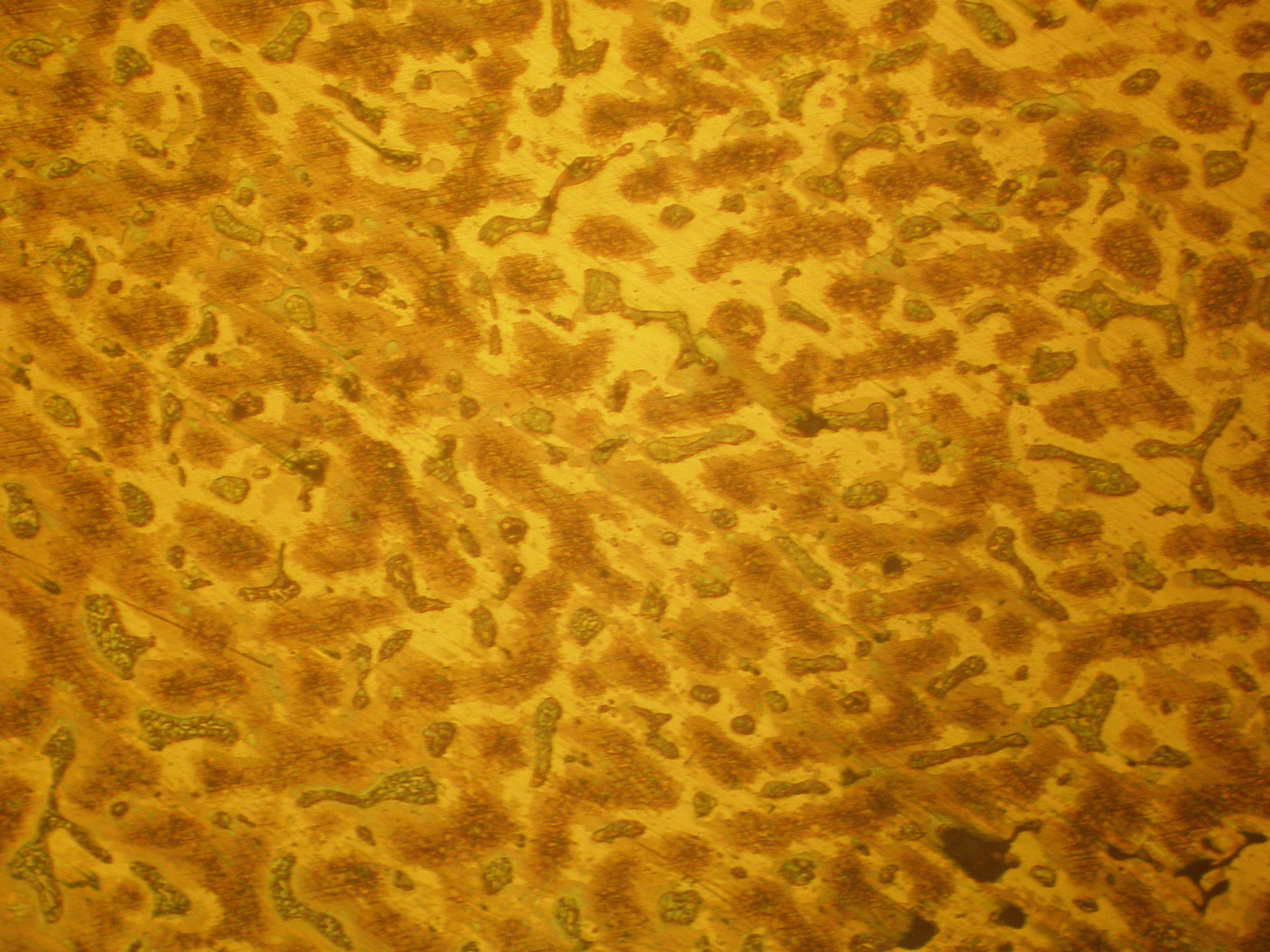

• 1.2.3. MO27turnat

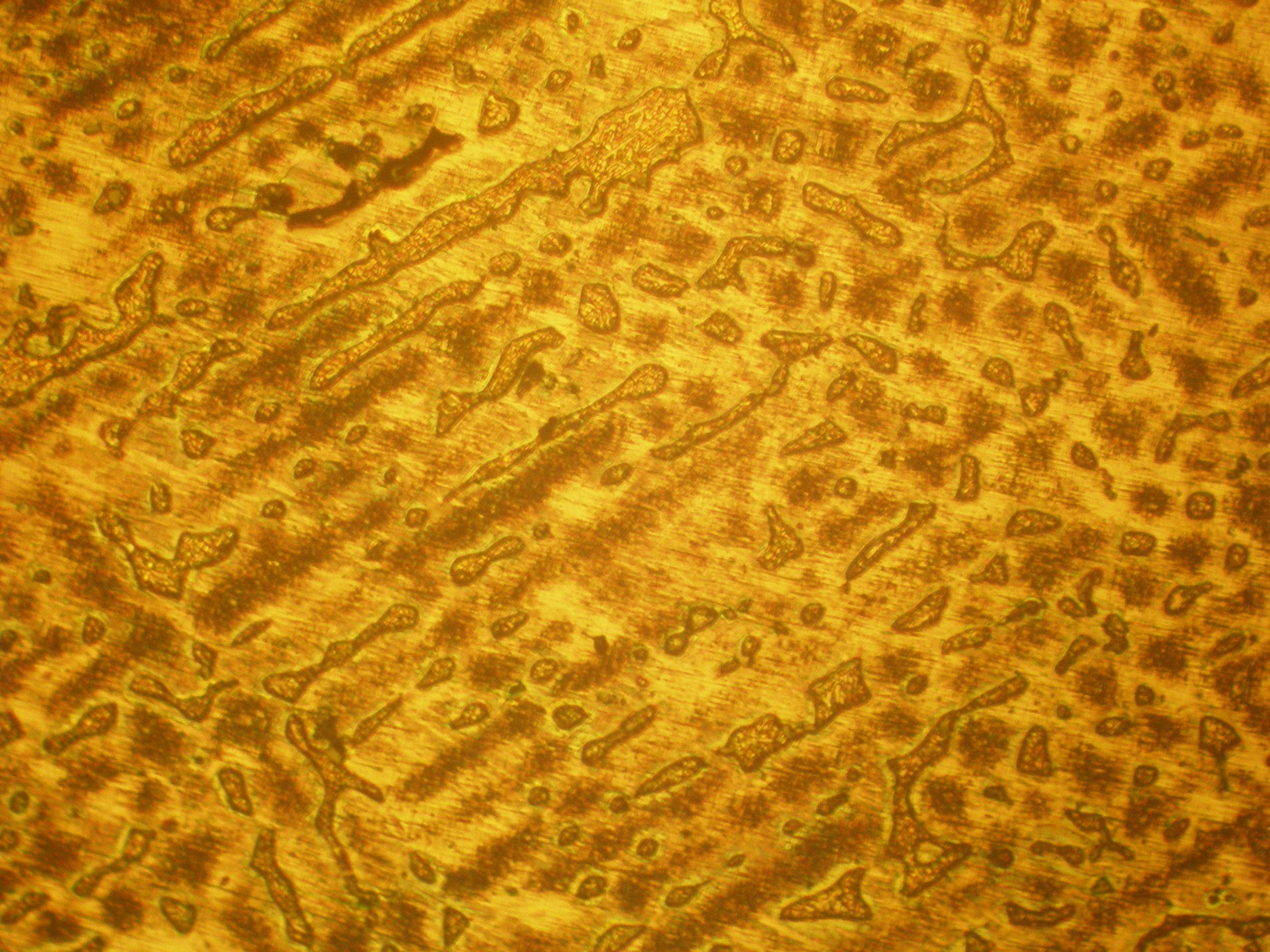

• 1.2.4. MO28turnat

1.3. Tabel cu temperaturile critice de transformare ale probelor turnate

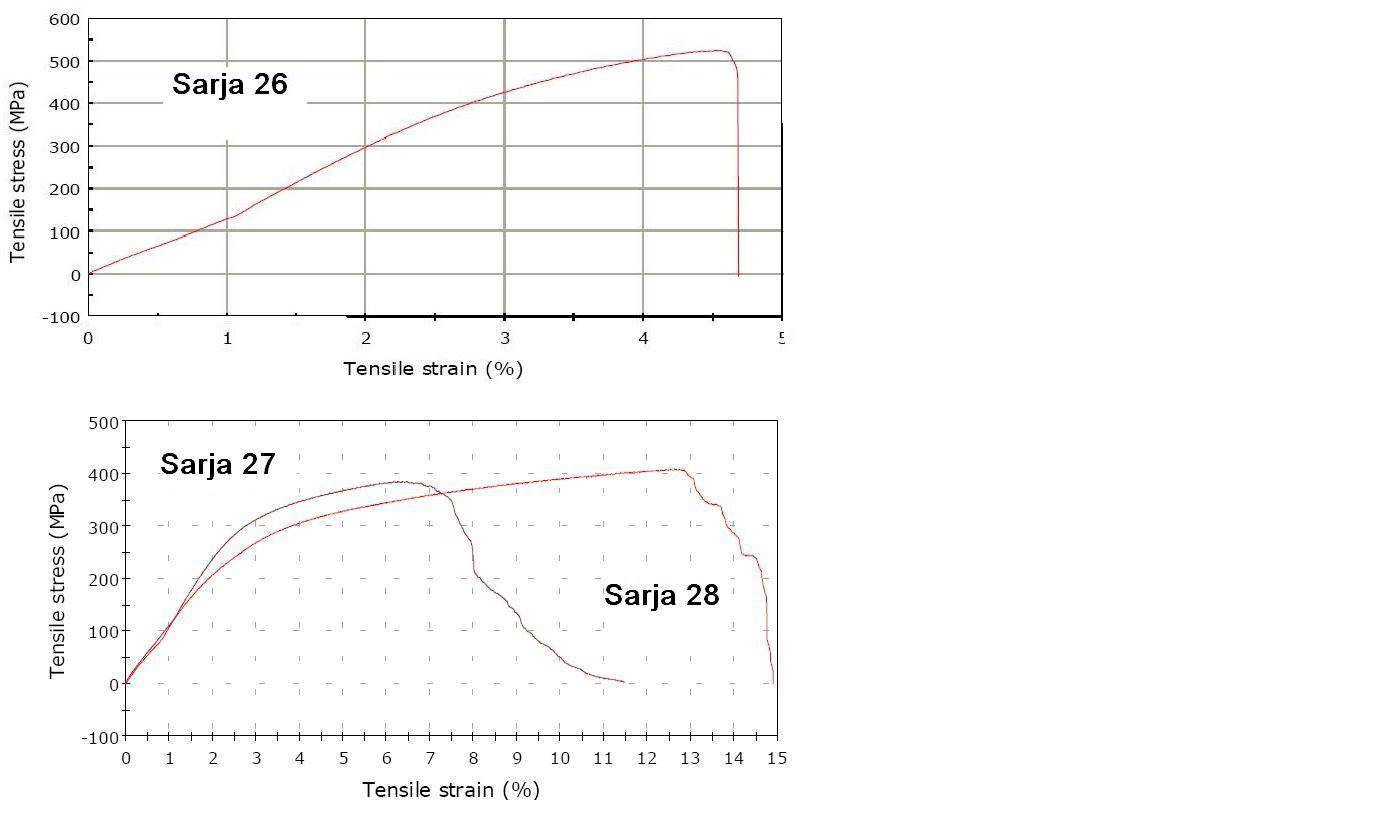

1.4. Diagrame tensiune alungire - turnat

1.5. Participare la Conferinta internationala ACME 2008. S-a prezentat lucrarea The role of ε stress-induced martensite in Fe-Mn-Si shape memory behaviour, autori: Leandru-Gheorghe Bujoreanu, Sergiu Stanciu, Monica Nicoleta Lohan, Nicanor Cimpoesu, Ciprian Lohan.

2.1. Tabel - Temperaturi de încălzire, duratele de menţinere şi mediile de răcire, recomandate în literatura de specialitate

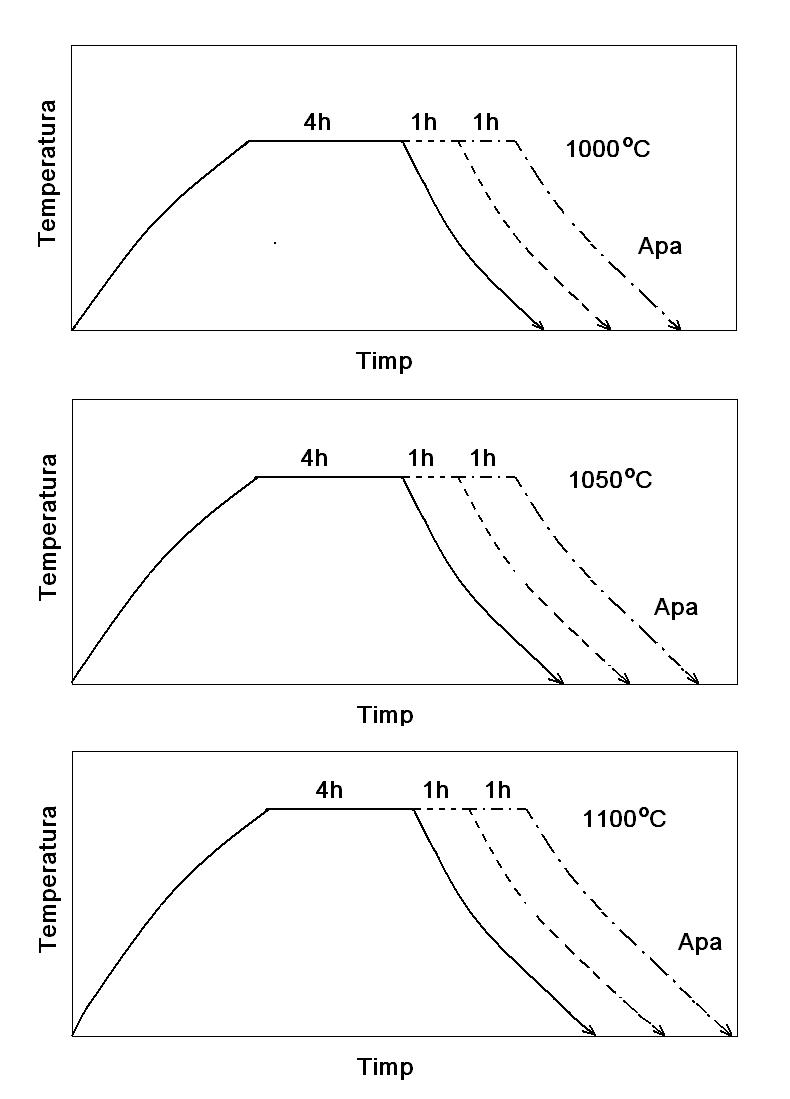

2.2. Diagrame TT primar

3.1. Tabel cu compoziţia chimică efectivă, obţinută după TT primar, prin mai multe scânteieri

3.2. Micrografie metalografica omogenizata

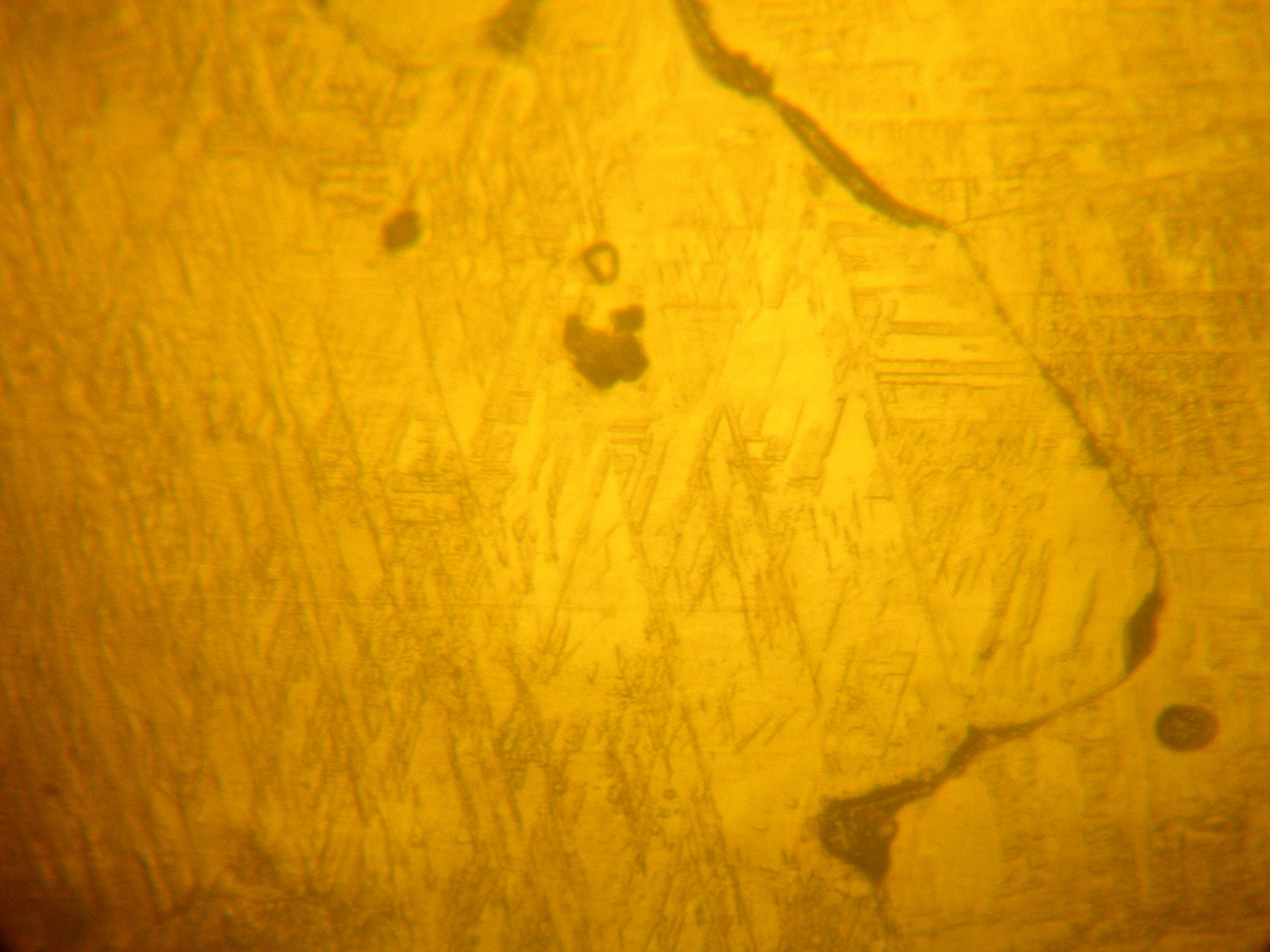

• 3.2.1. 20 Omogenizat

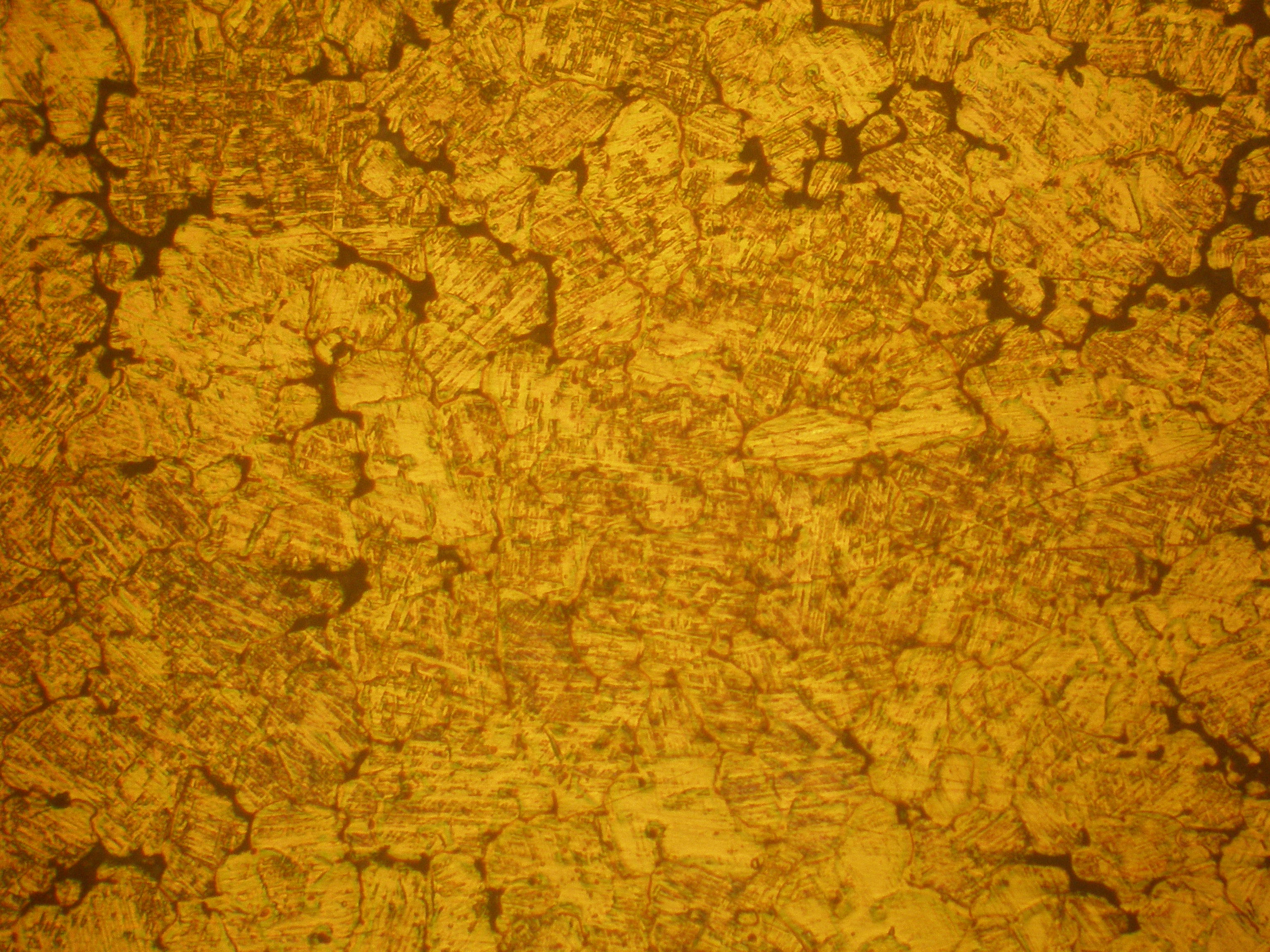

• 3.2.2. 28Omogenizat

3.3. Tabel cu temperaturile critice de transformare martensitica inversa

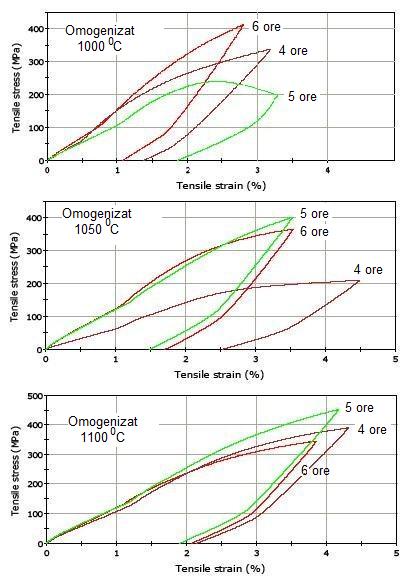

3.4. Diagrame tensiune-alungire omogenizat

3.5. Participare la Conferinta internationala ATOM-N 2008, desfasurata in perioada 29 august-31 august la Constanta. In cadrul conferintei a fost prezentata lucrarea A1152 - Study of the transitory formation of α1 bainite, as a precursor of α-phase in tempered SMAs al care manuscris este depus spre publicare in revista internationala Proceedings of Spie.

3.6. Rapoarte de deplasare ITU

• 3.6.1. Raport deplasare Belgia L.G. Bujoreanu
• 3.6..2. Raport deplasare Belgia S. Stanciu

4.1. Micrografii optice si electronice

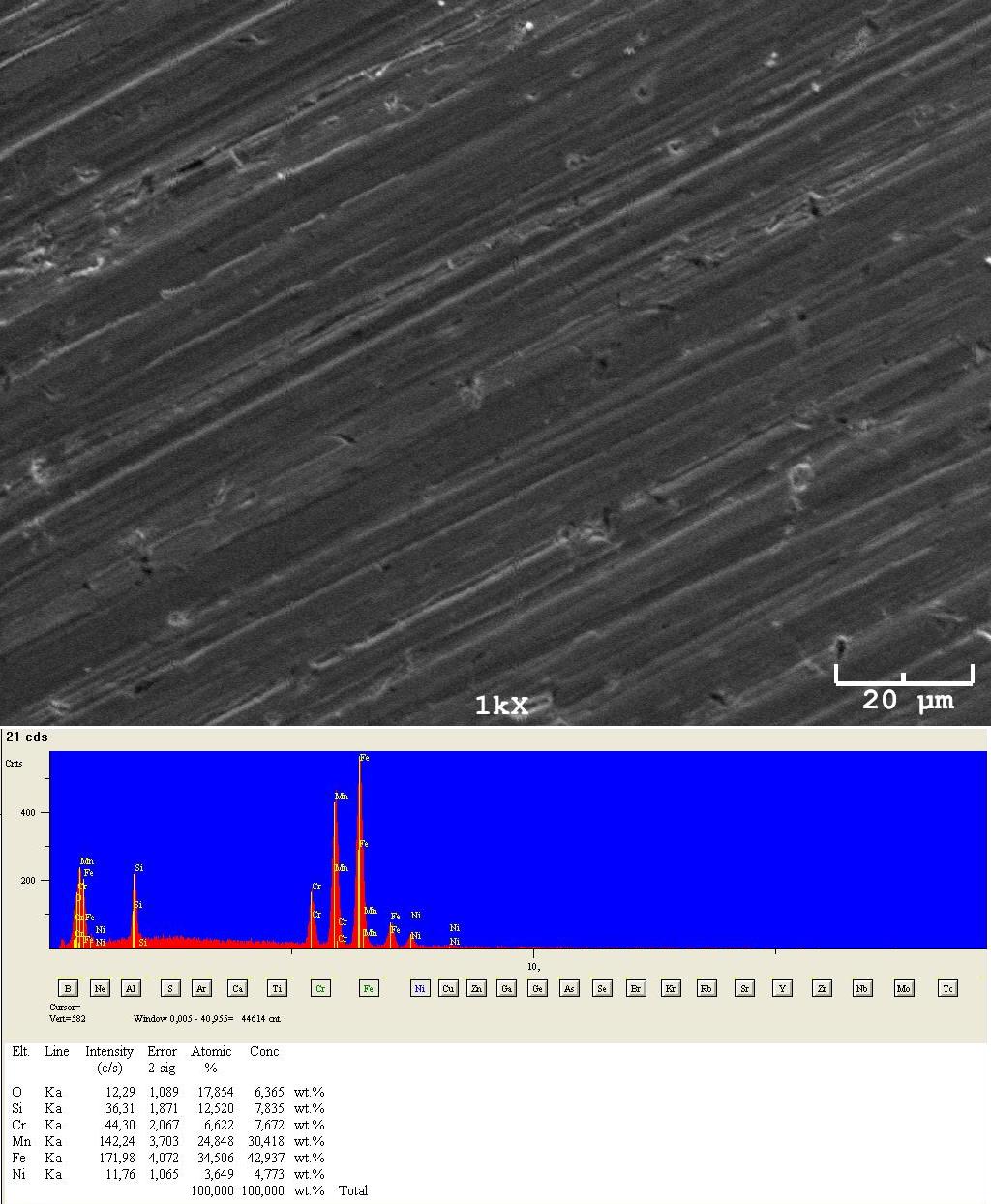

• 4.1.1. SEM 21 ITU
• 4.1.2. SEM 23 ITU

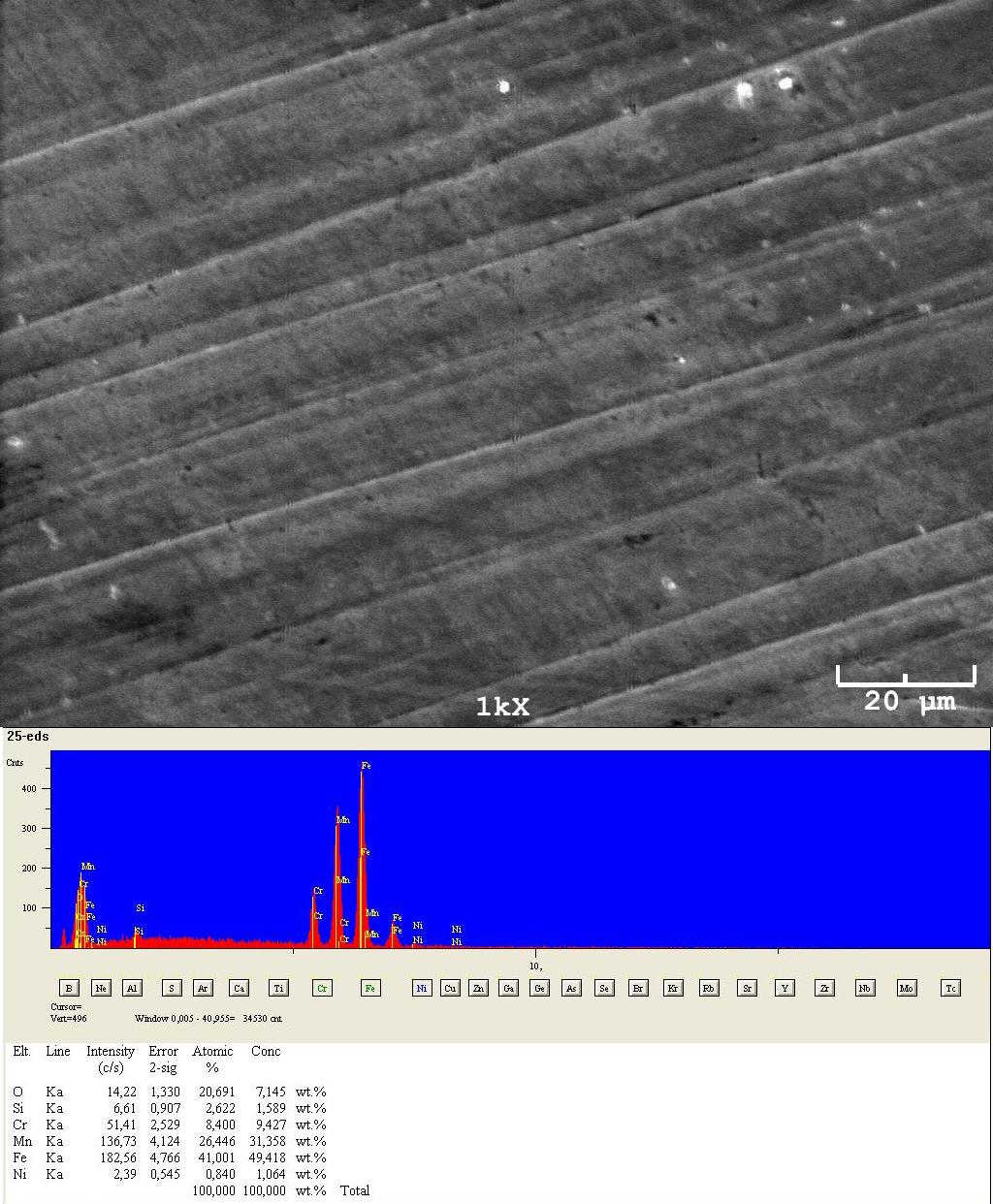

• 4.1.3. SEM 25 ITU

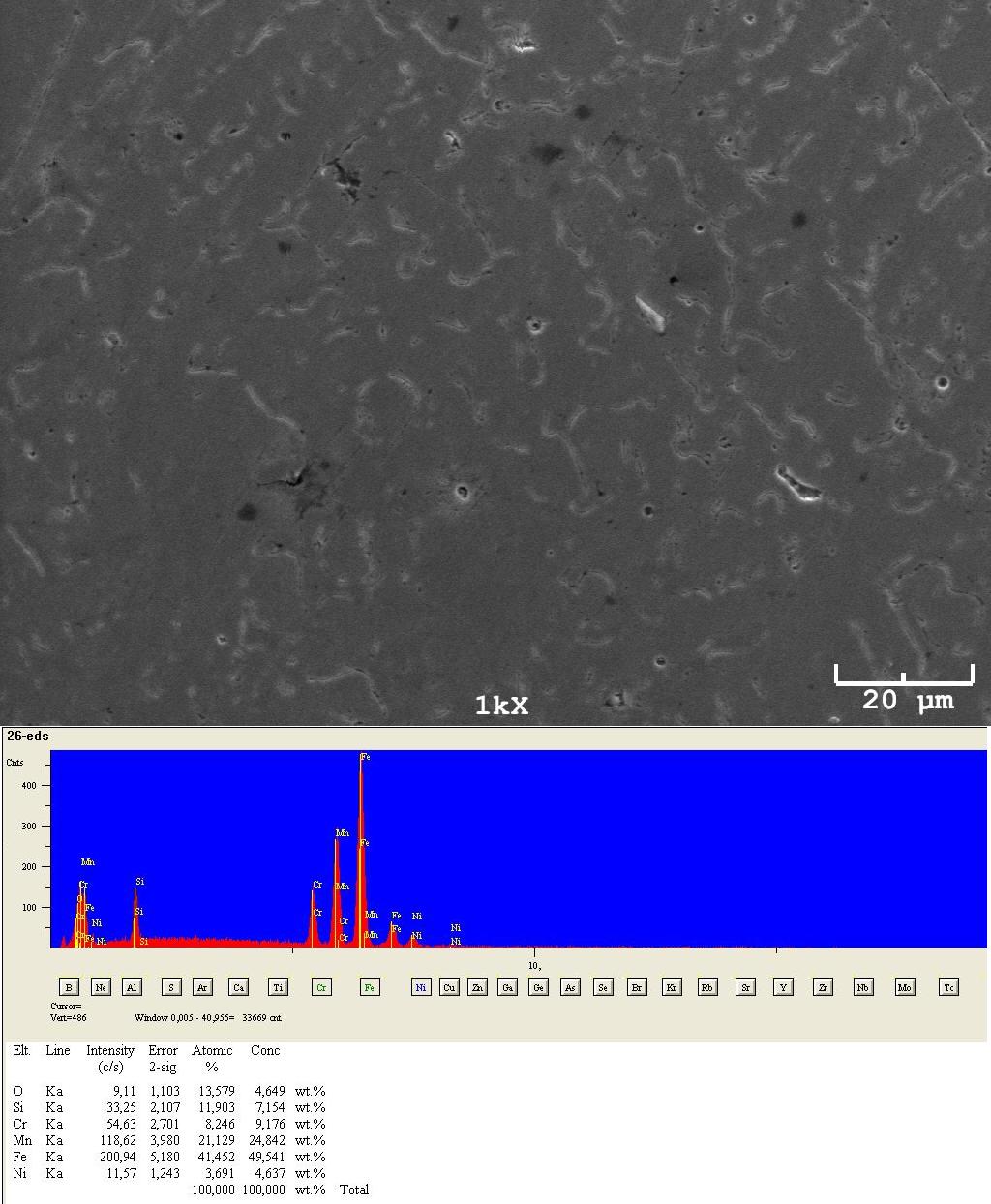

• 4.1.4. SEM 26 ITU

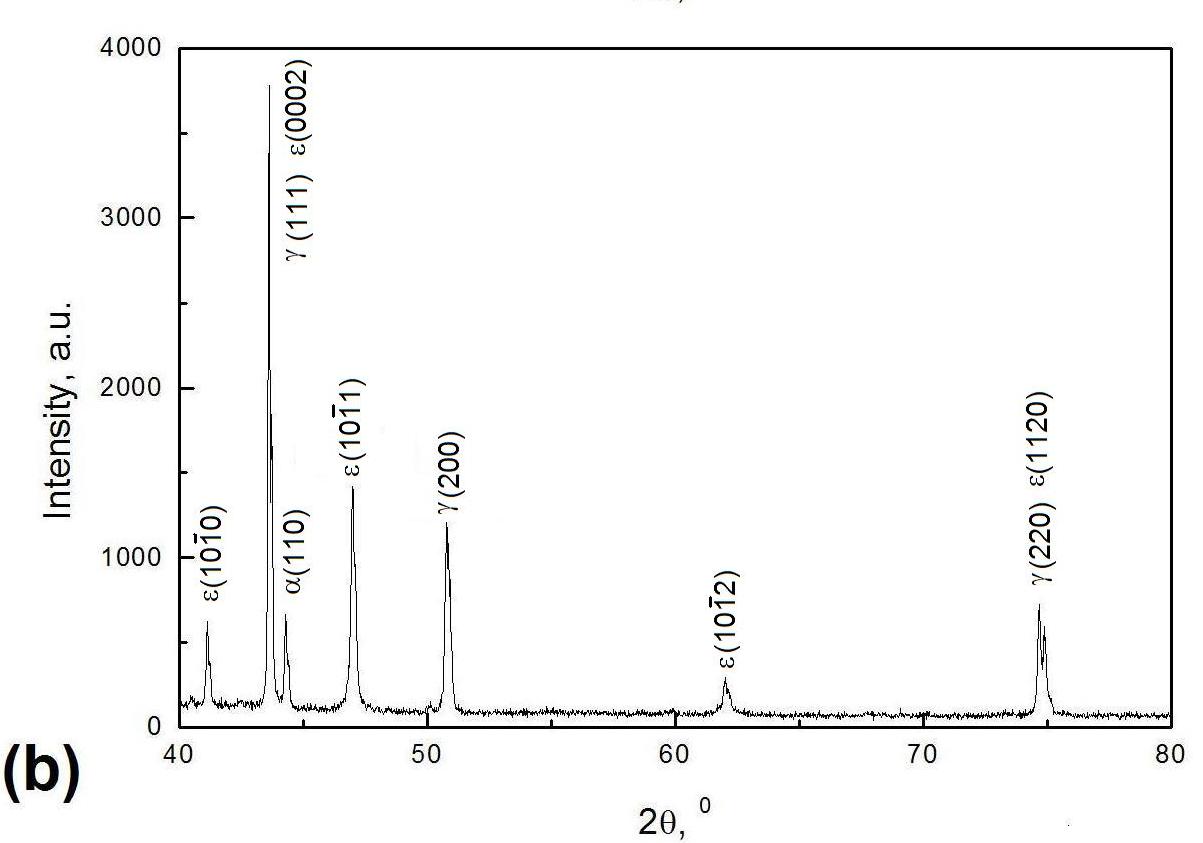

4.2. Difractograme de raze X

4.3. Lucrarea Mechanism of reversible transformation-induced plasticity of Fe–Mn–Si shape memory alloys, autori: Takahiro Sawaguchi, Leandru-Gheorghe Bujoreanu, Takehiko Kikuchi, Kazuyuki Ogawa,a Motomichi Koyamaa,c and Masato Murakamic este publicata in Scripta Materialia 59 (2008) 826–829.
